網站首頁 > 產品展示 -- ISW臥式管道離心泵

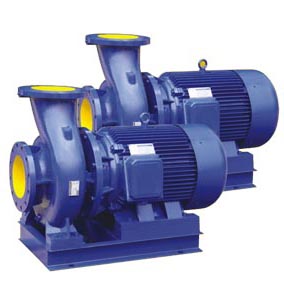

ISW臥式管道離心泵

一、ISW臥式管道離心泵產品概述：

ISW臥式管道離心泵是本司選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般臥式泵的基礎上巧妙組合設計而成，同時根據使用溫度、介質等不同派生出熱水泵、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。

二、ISW臥式管道離心泵適用范圍：

ISW臥式管道離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、采暖、浴室等冷暖水循環增壓及設備配套，使用溫度小于80℃。

三、ISW臥式管道離心泵產品特點：

1、結構緊湊，機泵一體，外形美觀，占地面積少。

2、運行平穩、噪音低、組件同心度高。

3、軸封采用硬質合金及碳化硅等耐磨材質機械密封，密封可靠、無泄漏。

四、ISW臥式管道離心泵型號意義：

ISW100-160 (I) A（B）

ISW – 單級單吸臥式離心泵

100 – 泵進出口直徑 (mm)

160 – 葉輪名義直徑 (mm)

I – 流量分類

A – 葉輪經第一次切割

B – 葉輪經第二次切割

五、ISW臥式管道離心泵技術參數：

流量：4-1600m3/h；

揚程：5-150m；

功率：0.75-250kw；

轉速：980-2900r/min；

口徑：25-500mm；

溫度范圍：-20℃-+120℃。

ISW臥式管道離心泵型號意義

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-1254	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1.0	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2.0	27
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2.0	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2.0	38
32-160(I)	6.3	1.75	32	40	2900	2.2	2.0	47
32-200	4.5	12.5	50	32	2900	3	2.0	55
32-200(I)	6.3	1.75	50	33	2900	4	2.0	43
32-200A	4	1.11	44	40	2900	2.2	2.0	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(I)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(I)	12.5	347	20	58	2900	1.5	2.3	38
40-125(I)A	11	3.05	16	57	2900	1.1	2.3	33

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
40-160(I)	12.5	3.47	32	52	2900	3	2.3	56
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3	47
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3	43
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3	85
40-200(I)A	11.7	3.25	44	45	2900	4	2.3	75
40-200(I)B	10.6	2.94	36	44	2900	3	2.3	63
40-250(I)	12.5	3.47	80	38	2900	11	2.3	145
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3	95
40-250(I)B	10.8	3.0	60	37	2900	5.5	2.3	94
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3	88
50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
50-100A	11	3.05	10	60	2900	0.75	2.3	35
50-125	12.5	3.47	20	58	2900	1.5	2.3	43
50-125A	11	3.05	16	57	2900	1.1	2.3	38
50-160	12.5	3.47	32	52	2900	3	2.3	59
50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
50-200	12.5	3.47	50	46	2900	5.5	2.3	101
50-200A	11.7	3.25	44	45	2900	4	2.3	80
50-200B	10.6	2.94	36	44	2900	3	2.3	68
50-250	12.5	3.47	80	38	2900	11	2.3	160
50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
50-250B	10.8	3.0	60	37	2900	5.5	2.3	114
50-250C	10.0	2.78	52	36	2900	5.5	2.3	108
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5	41
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5	36
50-125(I)	25	6.94	20	68	2900	3	2.5	56
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5	48
50-160(I)	25	6.94	32	63	2900	4	2.5	72
50-160(I)A	23.4	6.5	28	62	2900	3	2.5	71
50-160(I)B	21.6	6.0	24	58	2900	2.2	2.5	59
50-200(I)	25	6.94	50	58	2900	7.5	2.5	108
50-200(I)A	23.5	6.53	44	57	2900	5.5	2.5	107
50-200(I)B	21.8	6.06	38	55	2900	4	2.5	100
50-250(I)	25	6.94	80	50	2900	15	2.5	175

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
50-250（IA）	23.4	6.5	70	50	2900	11	2.5	165
50-250（I）B	21.6	6.0	60	49	2900	7.5	2.5	165
50-315（I）	25	6.94	125	40	2900	30	2.5	310
50-315（I）A	23.7	6.58	113	40	2900	22	2.5	245
50-315（I）B	22.5	6.25	101	39	2900	18.5	2.5	215
50-315（I）C	20.6	5.72	85	38	2900	15	2.5	195
65-100	25	6.94	12.5	69	2900	1.5	2.5	46
65-100A	22.3	6.19	10	67	2900	1.1	2.5	41
65-125	25	6.94	20	68	2900	3	2.5	58
65-125A	22.3	6.19	16	66	2900	2.2	2.5	49
65-160	25	6.94	32	63	2900	4	2.5	75
65-160A	23.4	6.5	28	62	2900	3	2.5	75
65-160B	21.6	6.0	24	58	2900	2.2	2.5	63
65-200	25	6.94	50	58	2900	7.5	2.5	107
65-200A	23.5	6.53	44	57	2900	5.5	2.5	107
65-200B	21.8	6.06	38	55	2900	4	2.5	100
65-250	25	6.94	80	50	2900	15	2.5	180
65-250A	23.4	6.5	70	50	2900	11	2.5	170
65-250B	21.6	6.0	60	49	2900	7.5	2.5	170
65-315	25	6.94	125	40	2900	30	2.5	320
65-315A	23.7	6.58	113	40	2900	22	2.5	255
65-315B	22.5	6.25	101	39	2900	18.5	2.5	225
65-315C	20.6	5.72	85	38	2900	15	2.5	205
65-100（I）	50	13.9	12.5	73	2900	3	3.0	63
65-100（I）A	44.7	12.4	10	72	2900	2.2	3.0	53
65-125（I）	50	13.9	20	72.5	2900	5.5	3.0	99
65-125（I）A	45	12.5	16	71	2900	4	3.0	78
65-160（I）	50	13.9	32	71	2900	7.5	3.0	103
65-160（I）A	46.7	13.0	28	70	2900	5.5	3.0	103
65-160（I）B	43.3	12.0	24	69	2900	4	3.0	97
65-200（I）	50	13.9	50	67	2900	15	3.0	176
65-200（I）A	47	13.1	44	66	2900	11	3.0	166
65-200（I）B	43.5	12.1	38	65	2900	7.5	3.0	114
65-250（I）	50	13.9	80	59	2900	22	3.0	235
65-250（I）A	46.7	13.0	70	59	2900	18.5	3.0	205

ISG、ISGB、ISW 系列離心泵

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
80-250（I）	100	27.8	80	69	2900	37	4.0	330
80-250（I）A	93.5	26.0	70	68	2900	30	4.0	315
80-250（I）B	87	24.2	60	66	2900	22	4.0	315
80-315（I）	100	27.8	125	66	2900	75	4.0	675
80-315（I）A	95	26.4	113	66	2900	55	4.0	535
80-315（I）B	90	25	101	65	2900	45	4.0	420
80-315（I）C	82	22.8	85	63	2900	37	4.0	36
100-100	100	27.8	12.5	76	2900	5.5	4.5	113
100-100A	89	47	10	74	2900	4	4.5	91
100-125	100	27.8	20	76	2900	11	4.5	169
100-125A	89	24.7	16	74	2900	7.5	4.5	118
100-160	100	27.8	32	76	2900	15	4.5	191
100-160A	93.5	26.0	28	74	2900	11	4.5	181
100-160B	86.6	24.1	24	72	2900	7.5	4.5	181
100-200	100	27.8	50	74	2900	22	4.0	245
100-200A	93.5	26.0	44	73	2900	18.5	4.0	215
100-200B	87	24.2	38	71	2900	15	4.0	193
100-250	100	27.8	80	69	2900	37	4.0	345
100-250A	93.5	26.0	70	68	2900	30	4.0	330
100-250B	87	24.2	60	66	2900	22	4.0	330
100-315	100	27.8	125	66	2900	75	4.0	689
100-315A	95	26.4	113	66	2900	55	4.0	549
100-315B	90	25	101	65	2900	45	4.0	439
100-315C	82	22.8	85	63	2900	37	4.0	385
100-100（I）	160	44.4	12.5	73	2900	11	4.5	115
100-125（I）	160	44.4	20	74	2900	15	4.5	168
100-125（I）A	140	39	17	72	2900	11	4.5	168
100-160（I）	160	44.4	32	79	2900	22	5.6	210
100-160（I）A	140	39	28	76	2900	18.5	5.0	210
100-200（I）	160	44.4	50	79	2900	37	5.2	402
100-200（I）A	140	39	45	74	2900	30	4.5	395
100-200（I）B	100	27.8	40	72	2900	22	4.5	360
100-250（I）	160	44. 4	80	77	2900	55	4.8	560
100-250（I）A	140	39	72	72	2900	45	4.5	420
100-250（I）B	100	27.8	65	70	2900	37	4.5	400

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
100-350	100	27.8	153.6	57	2900	90	4.0	950
100-350A	87	24.2	142	75	2900	75	4.0	830
100-350B	82	22.8	135	75	2900	55	4.0	600
125-100	160	44.4	12.5	82	2900	11	4.0	180
125-100A	143	39.7	10	77	2900	7.5	4.0	125
125-125	160	44.4	20	80	2900	15	4.0	220
125-125A	143	39.7	16	77	2900	11	4.0	210
125-160	160	4.4	32	78	2900	22	4.0	265
125-160A	150	41.7	28	76	2900	18.5	4.0	230
125-160B	138	38.3	24	73	2900	15	4.0	215
125-200	160	44.4	50	77	2900	37	5.5	395
125-200A	150	41.7	44	76	2900	30	5.5	380
125-200B	138	38.3	37.5	75	2900	22	5.5	320
125-250	160	44.4	80	75	2900	55	5.5	580
125-250A	150	41.7	70	74	2900	45	5.5	490
125-250B	138	38.3	60	73	2900	37	5.5	430
125-315	160	44.7	125	70	2900	90	5.5	790
125-315A	150	41.7	110	70	2900	75	5.5	710
125-315B	143	39.7	100	69	2900	75	5.5	705
125-315C	134	37.2	88	67	2900	55	5.5	585
150-125	160	44.4	24	76	2900	11	4.0	210
150-125A	150	41.7	16	77	2900	7.5	4.0	130
150-160	160	44.4	32	75	2900	22	4.0	270
150-160A	150	41.7	28	76	2900	18.5	4.0	230
150-160B	140	39	24	73	2900	15	4.0	220
150-200	200	55.6	12.5	78	1450	15	3.0	265
150-200A	176	49.7	10	76	1450	11	3.0	244
150-200B	140	39	38	75	1450	22	4.0	275
150-250	200	55.6	20	79	1450	18.5	3.0	300
150-250A	184.4	51.2	17	78	1450	15	3.0	262
150-250B	167	46.4	14	76	1450	11	3.0	241
150-315	20	55.6	32	78	1450	30	2.5	410
150-315A	187	51.9	28	77	1450	22	3.5	335
150-315B	173	48.1	24	76	1450	18.5	3.5	315
150-350	160	44.4	150	80	2900	110	5.5	970

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
150-350A	150	41.7	142	70	2900	90	5.5	790
150-350B	140	39	135	76	2900	75	5.5	705
150-400	200	55.6	50	75	1450	45	3.5	490
150-400A	187	51.9	44	74	1450	37	3.5	454
150-400B	174	48.3	38	73	1450	30	3.5	435
150-400C	160	44.4	32	71	1450	22	3.5	365
150-250(I)	200	55.6	80	76	2900	75	4.5	702
150-250(I)A	187	51.9	70	75	2900	55	4.5	561
150-250(I)B	173	48.1	60	74	2900	45	4.5	460
150-315(I)	20	55.6	125	73	2900	110	4.5	980
150-315(I)A	187	51.9	110	72	2900	90	4.5	800
150-315(I)B	173	48.1	95	70	2900	75	4.5	724
200-200	200	55.6	12.5	78	1450	15	3.0	265
200-200A	179	49.7	10	76	1450	11	3.0	244
200-250	200	55.6	20	79	1450	18.5	3.0	305
200-250A	184.4	51.2	17	78	1450	15	3.0	267
200-250B	167	46.4	14	76	1450	11	3.0	246
200-315	200	55.6	32	78	1450	30	3.5	417
200-315A	189	51.9	28	77	1450	22	3.5	342
200-315B	173	48.1	24	76	1450	18.5	3.5	322
200-400	200	55.6	50	75	1450	45	3.5	498
200-400A	187	51.9	44	74	1450	37	3.5	462
200-400B	174	48.6	38	73	1450	30	3.5	443
200-400C	160	44.4	32	71	1450	22	3.5	373
200-200(I)	400	111.1	12.5	80	1450	22	4.0	382
200-200(I)A	358	99.4	10	78	1450	18.5	4.0	346
200-250(I)	400	111.4	20	80	1450	30	4.0	475
200-250(I)A	358	99.6	14	78	1450	22	4.0	405
200-250(I)B	322	89.4	13	75	1450	18.5	4.0	387
200-315(I)	400	111.4	32	80	1450	55	4.0	675
200-315(I)A	374	103.9	28	79	1450	45	4.0	560
300-315(I)B	346	96.1	24	78	1450	37	4.0	535
200-400(I)	400	111.4	50	81	1450	75	4.0	830
200-400(I)A	374	103.9	44	80	1450	75	4.0	830
200-400(I)B	346	96.1	38	78	1450	55	5.0	685
200-400(I)C	320	88.9	32	76	1450	45	5.0	580

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
型號	(m³/h)	(L/S)	揚程	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r	重量
250-250	550	152.8	20	82	1450	45	5.0	620
250-250A	500	139	17	80	1450	37	5.0	550
250-235	500	139	12.5	78	1480	22	4.5	410
250-300	500	139	20	78	1480	37	4.5	550
250-315	550	152.8	32	80	1450	75	5.5	890
250-315A	500	139	28	78	1450	55	5.5	690
250-315B	450	125	24	74	1450	45	5.5	620
250-400	500	139	50	72	1480	90	4.5	1530
300-235	720	200	18	81	1450	55	5.0	1075
300-235A	600	166	15	79	1450	45	5.0	970
300-235B	540	150	12.8	78	1450	37	5.0	925
300-250	720	200	20	83	1450	55	6.0	1085
300-250A	600	166	17	81	1450	45	6.0	980
300-300	720	200	28	82	1480	75	5.0	1230
300-300A	600	166	24	80	1480	75	5.0	1095
300-300B	540	150	21	78	1480	55	5.0	980
300-315	720	200	32	84	1480	90	4.5	1350
300-315A	650	180	28	80	1480	75	4.5	1240
300-315B	580	151	24	78	1480	55	4.5	1100
300-380	720	200	44	84	970	132.0	5.0	1900
300-380A	666	185	38	80	970	110.0	5.0	1700
300-380B	614	170.6	32	78	970	90.0	5.0	1530
300-390	720	200	18	81	980	55	5.0	1300
300-390A	600	167	15	79	980	45	5.0	1220
300-390B	540	150	12.5	77	980	37	5.0	1100
300-400	600	166	50	78	1480	110	5.0	1500
300-480	720	200	28	81	980	75	5.0	1500
300-480A	600	166	24	80	980	75	5.0	1280
300-480B	540	150	21	79	980	55	5.0	1180
350-235	800	222	12.5	83	1480	37	4.5	1050
350-300	800	222	20	82	1480	55	4.5	1230
350-315	800	222	32	84	1480	90	4.5	1650
350-400	800	222	50	83	1480	160	4.5	1950
400-300	1080	300	20	78	1480	90	6.0	1570
400-315	1080	300	32	76	1480	132	6.0	1880
500-300	1200	333	20	80	1480	110	6.0	1800
500-315	1200	333	32	78	1480	160	6.0	2070

小貼士1：訂貨時請注明具體技術參數、使用工況以及使用介質特性，以便能為您選擇最合適的產品。

小貼士2：泵長期運行后，由于機械磨損，使機組噪音及振動增大時，應停機檢查，必要時需更換易

損件（機械密封與電機軸承），機組大修期一般為5000-8000小時。

小貼士3：長期不間斷使用此泵，推薦配備備用水泵，并用控制柜定時切換，以延長水泵使用壽命。

小貼士4：此泵嚴禁長期處于低揚程狀態下運行，否則易使電機過載而燒毀。

———————————————————————————
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。

四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。

五、泵每運行500小時應對軸承進行加油。

六、配填料型密封而產生的漏水屬正常現象。

上一個產品：S、SH型中開雙吸泵【返回】下一個產品：ISG立式管道離心泵
